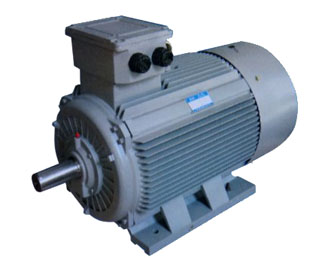

YE3高效電動機基本參數
機座號：H80~355
功率范圍：0.75~375KW
額定電壓：380V、660V、1140V、380/660V、660V/1140、
頻率：50Hz

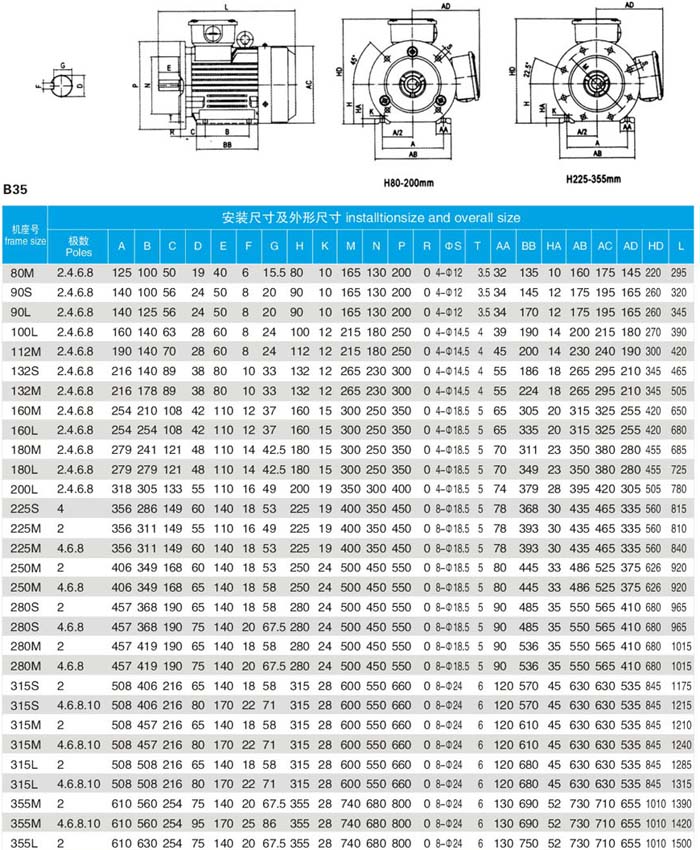

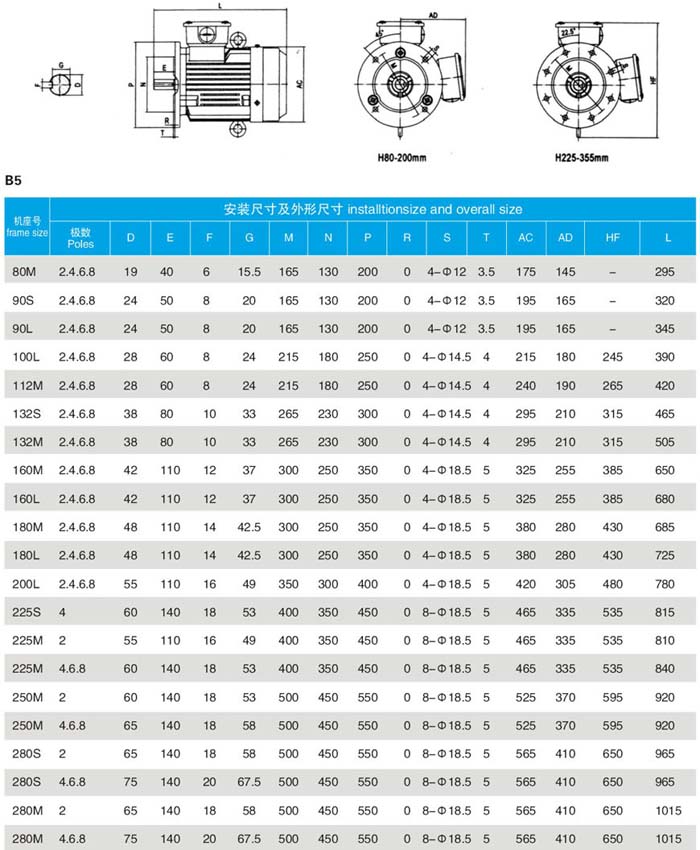

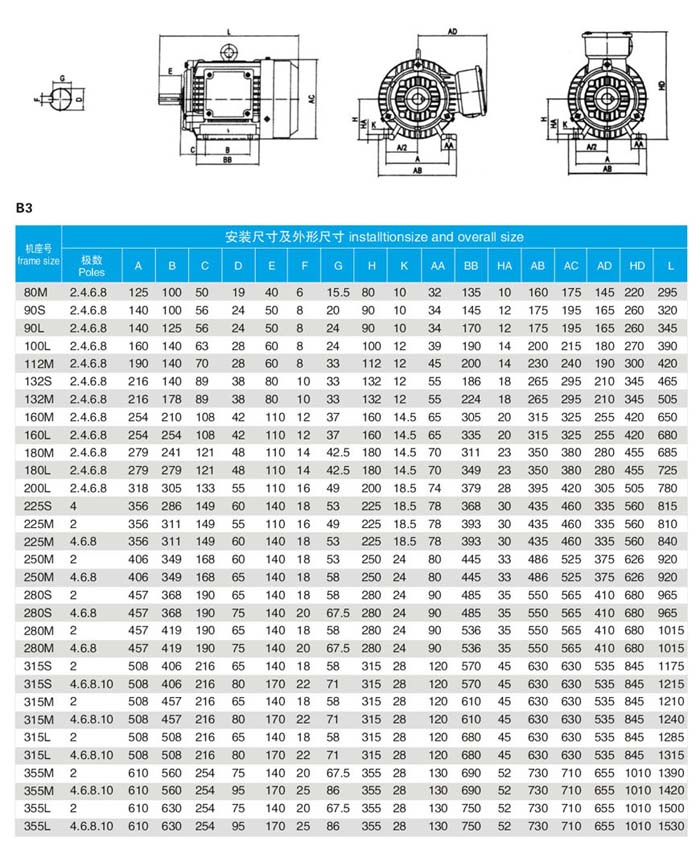

安裝方式：IMB3、B5、B35
冷卻方式：IC411
防護等級：IP55
YE3超高效電動機結構
定子：定子鐵心沖片采用高導磁、低損耗冷軋無取向硅鋼片；有繞組定子鐵心經VPI真空壓力浸漬處理，使之成為一個完整的整體，繞組及絕緣具有良好的電氣，機械，防潮性能及熱穩定性。
電機的絕緣等級為F級，但溫升限值按B級考核，溫升裕度大，使用壽命長。
轉子：轉子鐵心沖片也采用高導磁，低損耗優質冷軋硅鋼片，采用熱套工藝將鑄鋁轉子固定在軸上，對轉子進行加工處理時采用了多種有效的降耗措施。轉子經動平衡校正，電機運轉平穩，振動小。
接線盒：具有優良的隔爆性能，盒內有較大的空腔便于接線，進線方式分橡套電纜和鋼管布線兩種，制成一個接線口或兩個接線口，接線盒空腔與機座主空腔之間為螺紋隔爆結構，接線盒位于電機頂部，可以前、后、左、右四方進線。
機座外形采用垂直水平的平行散熱片結構，美觀大方，散熱良好。
風扇：電機采用大葉片小外徑靜電塑料風扇，便于降低噪聲和風靡耗。
風罩：風罩為鋼板結構，其通風孔為8mm×8mm方孔，在防止一定大小外物進入的前提下得到最大的通風面積。從而使風路順暢，外形美觀，剛性好，防護等級為IP20。
軸承：H63~H160mm機座軸承采用兩面帶密封圈的全封閉軸承，使用維護方便，嚴格控制軸承裝配及各部件加工公差，有效地抑制了電機運行時的振動和噪聲。為使電機安全可靠運行，中心高160~225機座號的電機在結構上考慮了不停機注油裝置的位置，中心高250及以上機座號的電機可設置不停機注油裝置。
河南省南洋防爆電機有限公司生產的YE3系列超高效電機其效率符合國家能效標準GB18613-2012中規定的2級能效，具有外觀美、超高效節能、低噪聲、低振動、運行可靠、安裝維護方便等優點、特別是對年運行率較高的一般工業用途的風機、壓縮機、水泵、破碎機等場合，節能效果更是顯著。
